鋼筋計
型號：TR-RSG
量程：75KN 105KN 136KN 160KN
激勵電壓：DC 12V
測量精度：0.1%FS
輸出信號：Hz
工作溫度：-20~70℃
應用場景：主要應用于深基坑、邊坡、水庫大壩等場景，用于監測錨桿應力、鋼筋應力和混凝土支撐軸力
產品詳情

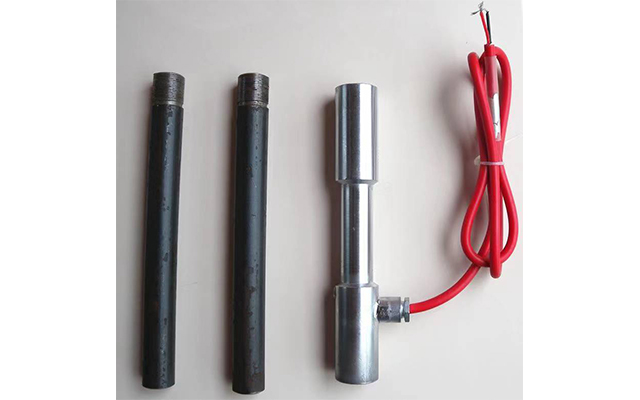

TR-RSG-XX系列振弦式鋼筋計也叫鋼筋應力計、錨桿應力計、混凝土支撐軸力計等，是安裝在混泥土受力鋼筋、錨桿上監測鋼筋或錨桿應力的儀器，埋設于各類建筑基礎、連續墻、隧道襯砌、橋梁、邊坡、碼頭、船塢、閘門等混凝土工程結構中，測量錨桿或混凝土內部結構的鋼筋應力。
| 規格： | Φ 10 、Φ 12 、Φ 14 、Φ 16 、Φ 18 、Φ 20 、Φ 22 、Φ 25 、Φ 28 、Φ 30 、Φ 32 、Φ 34 、Φ 36 、Φ 38 、Φ 40 |
| 測量范圍： | 最大壓應力： 100MPa 最大拉應力： 200MPa |
| 分辨力： | ≤ 0.05%F·S |
| 綜合誤差： | ≤ 2.0%F ? S |
| 工作溫度： | -25 ℃～ +60 ℃ |
主要由線圈、鋼弦和受力鋼體組成。當發生應力時，振弦式鋼筋計的受力鋼體產生應變并傳遞給鋼弦，使鋼弦受力發生變化，固有頻率隨之變化，測量儀表通過線圈激振鋼弦并檢測出線圈所感應信號的頻率，經換算得到被測結構物的振弦式荷載力。
備注：尺寸、性能參數為常規產品參數，默認不帶溫度芯片，其他參數指標可按需求訂制。
